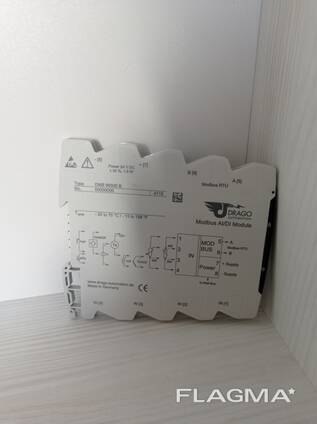

Drago Automation Gmbh DMB 96500 Universal AI/DI Module (Универсальный модуль)

Универсальный модуль Modbus AI/DI DMB 96500 предназначен для измерения сигналов различных датчиков. Все настройки можно выполнить через интерфейс Modbus RTU. Выбор наиболее важных параметров также доступен с помощью DIP-переключателей.

Результат измерения может быть считан через Modbus RTU (RS485).

Двусторонняя изоляция обеспечивает безопасную развязку цепи датчика от цепи оценки. Modbus и источник питания могут быть подключены либо через соединительные клеммы, либо через шину In-Rail.

Modbus
Протокол Modbus RTU (RS485)
Регулируемый адрес 1 ... 247
задержка ответа 1 ... 1000 мс (настраивается)
Скорость передачи данных 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
конфигурация Контроль четности: четный, нечетный, нет 2 стоповых бита, нет 1 стоповый бит
участники автобуса До 247 устройств DRAGO Modbus без дополнительных повторителей (1/8 нагрузки)
сигнализация Желтый светодиод на передней панели устройства
диапазон измерения 0 ... 115 % (ток и напряжение)

Общая информация
испытательное напряжение 3 кВ перем. тока, 50 Гц, 1 мин. вход по Modbus/питание
Рабочее напряжение (базовая изоляция) 600 В переменного/постоянного тока с категорией перенапряжения II и степенью защиты 2 согласно DIN EN 61010-1
Защита от опасных токов тела Безопасное разделение в соответствии с DIN EN 61140 посредством усиленной изоляции в соответствии с
DIN EN 61010-1 до 300 В переменного/постоянного тока с категорией перенапряжения II и степенью загрязнения 2 между всеми цепями
температура окружающей среды
Эксплуатация: от -25 °C до +70 °C
Транспортировка и хранение: от -40 °C до +85 °C
источник питания 24 V DC, Spannungsbereich 16,8 V ... 31,2 V DC, max. 1,3 W
ЭМВ В 61326-1
дизайн Модульный корпус 6,2 мм (0,244''), степень защиты: IP 20
Монтаж на DIN-рейку 35 мм в соответствии с EN 60715
Масса ок. 70 г
