Комплекс оборудования для производства сварной сетки и волочения проволоки

Предлагаем к приобретению полностью функциональный и высокопроизводительный комплекс оборудования для полного цикла производства рулонной сварной сетки и волочения проволоки. Оборудование в отличном рабочем состоянии и готово к немедленному вводу в эксплуатацию.

Состав и характеристики комплекса:

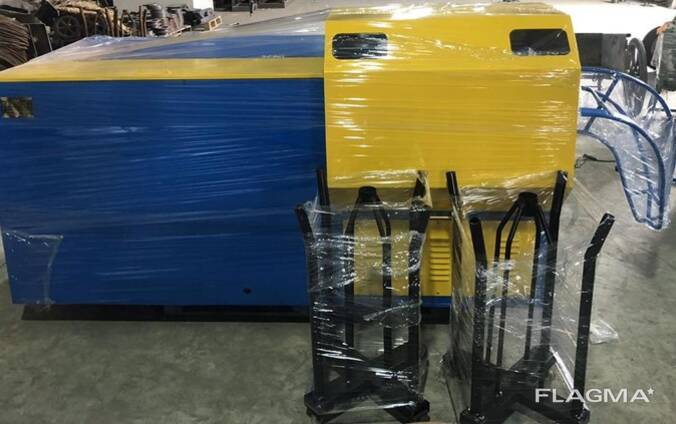

1. Волочильный стан с водяной емкостью Model 500.

Станок разработан для эффективного и качественного волочения проволоки с высокой производительностью.

Производительность:
Для проволоки Ø1.2 мм (выходной диаметр): 380 кг/ч.
Для проволоки Ø1.0 мм (выходной диаметр): 260 кг/ч.

Диапазон диаметров проволоки:
Исходный диаметр проволоки: 3.0 мм.
Выходной диаметр проволоки: 1.2 мм (1.0 мм для второго комплекта оснастки).
Мин. диаметр проволоки, который можно изготовить на данном стане: 1.0 мм.

Совместимость с материалами: Возможность работы с оцинкованной, термически обработанной и мягкой проволокой.

Технические особенности:
Макс. диаметр ступенчатого шкива: 500мм.
Рабочая поверхность шкифа: спеченная стружка карбида вольфрама, твердость не менее HRC80.
Мощность двигателя: 45кВт (частотный преобразователь, вентилятор).
Тип привода: ременной.
Тип намотчика: "хобот".
Диаметр намоточного кабестана: 250мм, напыление слоя карбида вольфрама.
Вращающийся размоточный стенд для исходной бухты проволоки.
Намоточные стойки: 2 неподвижные стойки (одна для текущего использования, вторая – для подачи проволоки на прямолинейный волочильный стан).

Управление: Кнопки управления: старт, стоп, регулировка скорости, функция отключения после достижения установленного значения количества метров получаемой проволоки.

Принцип работы: Основные рабочие элементы – два ступенчатых шкифа с пазами для проволоки в виде постепенно увеличивающихся колец. Проволока пропускается вокруг самых маленьких диаметров, затем вокруг последовательно увеличивающихся колец. Различная линейная скорость вращающихся пазовых колец, размещенных на одном шкифе, обеспечивает технологическую возможность вытягивания проволоки.

Оснастка: Волочение проволоки до диаметра 1.0 мм и 1.2 мм на одном комплекте оснастки невозможно. Однако, предлагаемый волочильный стан позволяет получать и другие диаметры проволоки в рамках одного комплекта оснастки. Например, 1-ый комплект оснастки позволит изготавливать диаметры 1.65 мм, 1.5 мм, 1.35 мм, 1.2 мм; 2-ой комплект – 1.6 мм, 1.45 мм, 1.3 мм, 1.15 мм, 1.0 мм. Смена оснастки производится ориентировочно в течение 60-90 минут.

Масса и уровень шума: Вес станка: 3000кг. Уровень шума: не более 80дБ.

2. Линия производства рулонной сварной сетки.

Комплексная линия для производства рулонной сварной сетки с высокой эффективностью.

Материал проволоки: Низкоуглеродистая сталь, оцинкованная проволока.

Размер ячейки: 12.5х12.5мм (и кратные). Максимальный размер ячейки: 100х50мм.

Диаметр проволоки: 1.0-2.0мм.

Длина рулона: Макс. длина рулона сетки 100м, с возможностью установки длины рулона, после чего станок остановится и оператор обрежет сетку вручную.

Количество сварных электродов: 161 шт.

Скорость сварки: 100-140 рядов в минуту.

Трансформатор: 85 кВА х 7.

Электропитание: 380В/50Гц/3 фазы.

Габаритные размеры: 3500х1750х2100мм.

Вес: 2700кг.

Компоненты управления: Частотный преобразователь Delta, кнопки панели управления Delix.

Производительность: максимум 6 одновременно изготавливаемых рулонов, минимальное расстояние между рулонами – 150мм.

Количество размоточных стоек: 161 шт. Размоточные бухты располагаются на 4 стойках, по 40 размоточных бухт в каждой. Предусмотрены направляющие кольца.

Комплект поставки: Сварочная установка, размоточные устройства для проволоки и стенд для их размещения, электрический шкаф, станок для ремонта сетки, стол для ремонта сетки, комплект запасных частей (+161 запасной электрод), бухтодержатель для поперечной проволоки, электрическое отрезное устройство – 2 шт., сварочная машина для стыковой сварки – 2 шт.

Ориентировочные размеры линии представлены на схеме.

Цена всего комплекса оборудования: 3 000 000 RUB+НДС.
