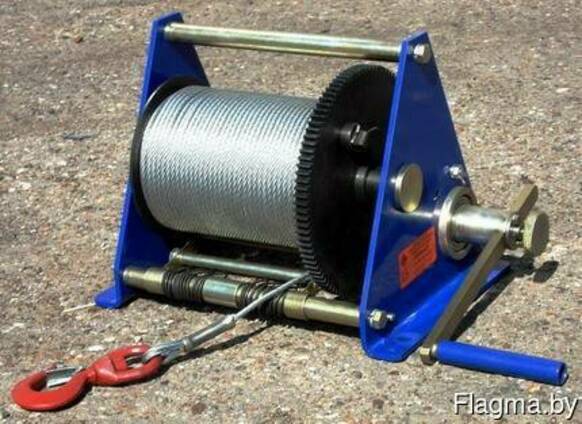

Лебедка канатная «Дина-2»

Лебедка канатная «Дина-2» грузоподъемность 500/1000 кгОБЩЕЕ Описание

Лебедка канатная с ручным приводом «Дина-2» предназначена для подъема, опускания и удержания грузов при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах не выше группы режима 1М по ГОСТ 25835.

Лебедки ручные «Дина-2» могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов лебедка ручная «Дина-2» соответствуют исполнению У1 ГОСТ 15150. Разрешается эксплуатация при температуре окружающей среды не ниже минус 40 град С.

Лебедка ручная «Дина-2» может применяться с полиспастом, при этом грузоподъемность – 1000 кг. Схема применения лебедки «Дина-2» с полиспастом приведена на данной странице ниже.

Технические характеристики ручной лебедки «Дина-2»:

Грузоподъемность, кг – 500 (на полиспасте – 1000 кг);
Длина каната, м – 40;
Усилие на рукоятке при номинальной грузоподъемности, кг – 17;
Масса, кг – 28,0.
Устройство и принцип работы ручной лебедки «Дина-2»:

• Лебедка состоит из корпуса, который представляет собой две щеки 1, соединенные между собой распорными стяжками 2.
• В корпусе установлены: вал-шестерня 4 и барабан 5 с зубчатым колесом 6; на барабане закреплен канат с грузовым крюком 7.
• На конце вала-шестерни смонтирован грузоупорный тормоз, состоящий из храповика 8, двух фрикционных накладок 9 и собачки 10.
• Длина ручки 12 регулируется при помощи стопорного винта 15 в зависимости от веса поднимаемого груза. В нижней части лебедки под барабаном размещен прижимной ролик 14 для более качественной укладки каната на барабан.
• Для удобства работы можно менять положение выхода каната, как показано на рисунке.
