Отводы стальные крутоизогнутые 90гр. ГОСТ 17375 d-57, 76, 89, 108, 114, 133, 159, 219, 273

Отводы стальные крутоизогнутые 90гр. ГОСТ 17375 d-57, 76, 89, 108, 114, 133, 159, 219, 273.

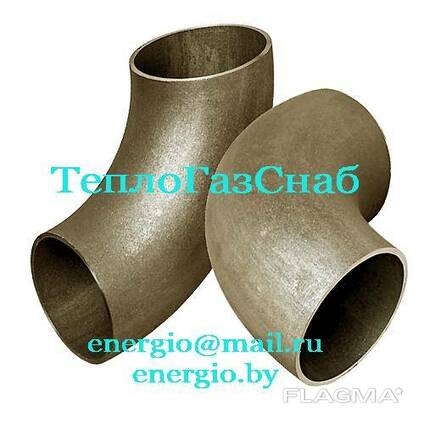

Стальные крутоизогнутые бесшовные отводы ГОСТ 17375- 2001 предназначены для плавного соединения магистралей и трубопроводов, находящихся под углом 90 градусов относительно осей трубопроводов.

По способу изготовления могут быть сварными и бесшовными. Это определяет дальнейшее использование отводов для агрессивных или неагрессивных сред. Оба вида отводов изготавливаются из бесшовных или прямошовных труб методом горячей штамповки или протяжки.

Наиболее популярными и востребованными в настоящее время для изготовления различных трубопроводов являются крутоизогнутые стальные отводы, изготовленные в соответствии с нормативами, указанными в ГОСТ 17375-2001. Прямые элементы при повороте трубопровода соединяются посредством именно таких соединительных стальных крутоизогнутых элементов. Кромки отводов подготовлены под стыковую сварку. Поэтому, чтобы надежно соединить элементы, необходимо плотно прижать фитинг к трубе и выполнить сварной шов.

Соединительные элементы, изготовленные согласно ГОСТу 17375-2001, могут использоваться для возведения любых трубопроводов как бытового, так и промышленного назначения. Стальные отводы являются незаменимыми элементами при укладке различных коммуникационных систем, обслуживающих:

коммунальные хозяйства (водопровод, теплопровод, канализация);

предприятия нефтегазового комплекса (газопровод, нефтепровод);

теплосилового хозяйства

насосные станции;

химическая отрасль;

энергетическая отрасль

пищевые и фармацевтические производства.

Давление РN (Py): до 16 МПа.

Температура среды: от минус 70 до плюс 450°С.
Условный проход: от 40 до 250 (наружный диаметр от 45 до 273 мм).

Пример условного обозначения отвода с углом изгиба 90º исп. 2, наружный диаметр 89 мм, толщиной стенки 3,5 мм из стали Ст20:

Отвод 90-89×3,5-Ст20 ГОСТ 17375-2001

– то же, для трубопроводов, подконтрольных органам надзора:

Отвод П90-89×3,5-Ст20 ГОСТ 17375-2001

Различают два вида исполнения стальных бесшовных крутоизогнутых отводов:

отводы 1-го исполнения полностью соответствует международному стандарту ИСО 3419;

отводы 2-го исполнения соответствуют нормативам ГОСТ 17375-2001.

Материалом для изготовления крутоизогнутых отводов 2-го исполнения являются трубы из стали марок: 10, 20, 10Г2, 15ГС, 09Г2С и другие согласно ГОСТ 17380-2001.
