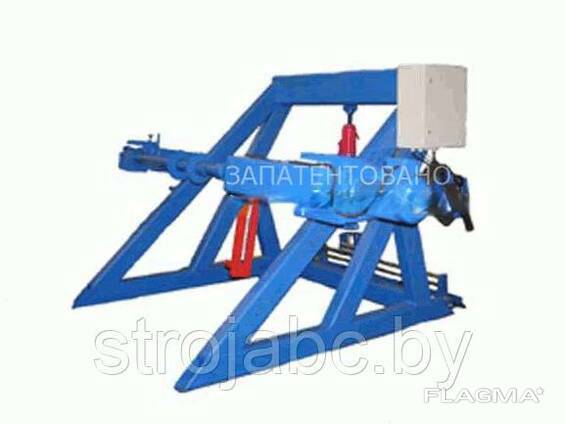

Станок (Устройство) ДЛЯ Намотки Кабеля УПК-22ПРГ с АКУ-11

Станок для намотки кабеля УПК-22ПРГ с АКУ-1100 - это устройство тяжелого класса, предназначенное для отмотки/намотки кабеля (провода, троса) на барабаны. Типоразмеры применяемых кабельных барабанов с 16А по 22 номер. Максимальная грузоподъемность станка 3 тонны.

Устройство УПК-22ПРГ с АКУ-1100 по конструкции состоит из 2-х частей:

приемной стойки на 3000 кг.
автоматического раскладчика АКУ-1100, совмещенного с измерителем длины кабеля ИДМ-65, реализованном на герметичном электронном счетчике импульсов ИД-2.
Станок для намотки кабеля УПК-22ПРГ с АКУ-1100 рассчитан на отмотку кабеля диаметром до 65 мм.

Преимущества Станка для намотки кабеля УПК-22ПРГ с АКУ-1100:

Приемная стойка оснащена гидравлическим подъемником, для подъема и опускания барабанов с кабелем, что позволяет производить перемотку без привлечения грузоподъемных механизмов.
Станок для намотки кабеля и раскладчик оснащены мотор-редуктором. Наличие преобразователя частоты позволяет плавно изменять скорость намотки от 3 до 40 оборотов в минуту.
Наличие опции останова при достижении запрограммированной длины.
Наличие кабелеукладчика АКУ-1100 обеспечивает равномерную укладку отматываемого материала (кабеля, провода, троса, каната) в автоматическом режиме.
Раскладка кабеля происходит синхронно, по заранее установленным параметрам, вне зависимости от скорости намотки кабеля.
Технологические Характеристики Станка ДЛЯ Намотки Кабеля УПК-22ПРГс АКУ-1100

Наименование Параметра
Значение
Принцип подъема кабельного барабана
гидравлический домкрат (ручной)
Принцип раскладки кабеля
автоматический
Максимальный № поднимаемого кабельного барабана (по ГОСТ 5151-79)
22
Минимальный № поднимаемого кабельного барабана (по ГОСТ 5151 - 79)
16А
Напряжение питающей сети (+/-5%)
3-х фазное, 380В
Частота переменного тока питающей сети, Гц (+/-5%)
50
Номинальная потребляемая мощность, кВт, не более
5
Номинальный крутящий момент мотор-редуктор, Нм
1 350
Частота вращения приводного барабана, об/мин
3-35 (возможность плавной регулировки)
Точность измерения длины кабеля
В соответствии с описанием типа СИ
Диаметр измеряемого материала, мм
3-65
Измеритель длины материала
ИДМ-65ПВР
Ширина раскладки материала на раскладчике, мм не более
1 100
Максимальная масса наматываемого материала на установленный барабан (по ГОСТ 5151-79), кг., не более
3 000
Максимальная масса наматываемого материала на технологический барабан, кг., не более
2 000
Время разгона в режиме плавного пуска, с
3 (можно изменить)
Защита электродвигателя Станка для отмотки кабеля:
- от скачков напряжения питающей сети
+
- от короткого замыкания
+
- от перегрева
+
Габаритные размеры, мм (+/-100)
3150х1800х2510
Масса, кг. (расчетная) (+/-10)
910

Температурный диапазон работы: по температуре окружающей среды

относительная влажность окружающей среды, %, не более

от +5 С до +32 С

90

Опция останова при достижении запрограммированной длины
+
Исполнение кабелеукладчика
автоматическое
Покраска/цвет
Порошковая/синий
Вариант спец исполнения
нет
