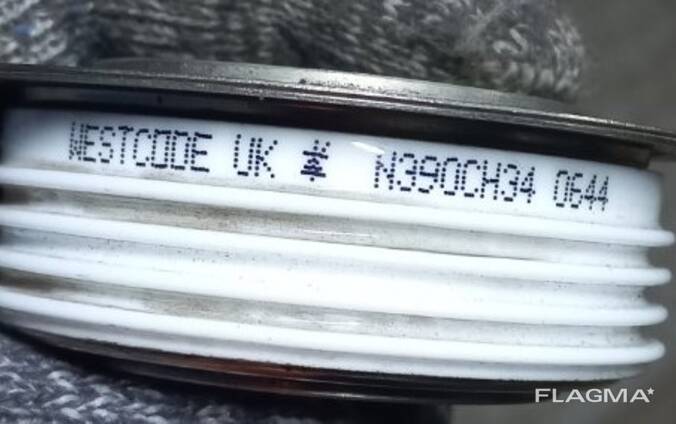

Тиристор N390CH34 WESTCODE uk

Модуль N390CH34 производства Westcode ( Великобритания ) представляет собой мощный фазовый тиристор (SCR) таблеточного типа (press pack), предназначенный для работы в промышленных преобразователях и электроприводах.  Основные технические характеристики Согласно системе обозначений Westcode: Тип устройства: Фазовый тиристор (Phase Control Thyristor). Максимальное напряжение (\(V_{DRM}/V_{RRM}\)): 3400 В (код «34» означает напряжение в сотнях вольт). Средний ток в открытом состоянии (\(I_{T(AV)}\)): Типично в диапазоне 390–450 А (в зависимости от условий охлаждения; индекс «390» указывает на базовый номинал тока). Ударный ток (\(I_{TSM}\)): Ориентировочно 10–14 кА (для импульса 10 мс). Температура перехода (\(T_{j}\)): до +125°C.  Конструкция и особенности Корпус: Промышленный стандарт «таблетка» (Capsule/Disc type). Тип корпуса: W11 или аналогичный (диаметр диска около 58 мм, толщина около 26-27 мм). Охлаждение: Требует прижима к радиатору с обеих сторон (Double side cooled) для достижения максимальных характеристик. Усилие зажатия: Обычно от 10 до 20 кН.  Применение Промышленные приводы постоянного тока. Устройства плавного пуска (Soft Starters). Индукционный нагрев и плавка. Мощные выпрямители и системы электрохимической очистки
