Устройства контроля скорости РДКС-01 и РДКС-01А.

Приборы радарного типа, предназначеные для контроля скорости движения норий и сдвоенных норий
любой производительности с металлическими или пластиковыми ковшами. Устройства могут также
использоваться на других промышленных установках с линейной (угловой) скоростью движения от 0,4 до 4 м/с.
Принцип действия приборов основан на эффекте Допплера.

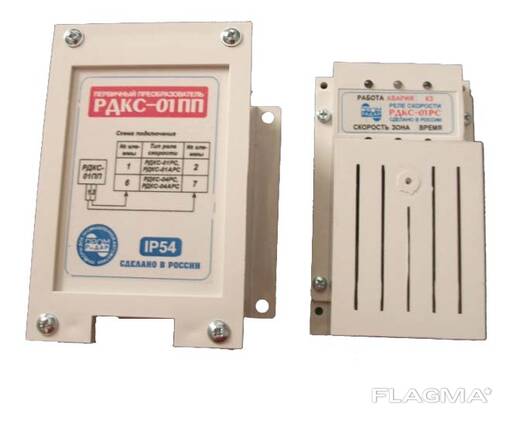

Состоят из
первичного преобразователя
РДКС-01ПП
и реле скорости
РДКС-01РС или РДКС-01АРС.
Отличаются между собой
напряжением питания: РДКС-01
питается от промышленной сети
переменного тока (~187…242 В, 49-51
Гц), а РДКС-01А – от постоянного
напряжения 24+3 В.
Первичный преобразователь
(устанавливается снаружи на на короб
нории в подготовленные отверстия)
излучает в направлении движущейся
ленты радиосигнал, который, отражаясь
обратно, несет в себе информацию о
скорости движения конвейера. Эта
информация по двухпроводной линии
поступает в реле скорости (обычно
монтируется в электрощитовом
помещении, рядом с пускателем).
Прибор срабатывает при критическом
отклонении скорости механизма от
номинальной.
Линия связи длиной до 300 м может проходить любым проводом (от 0,25 до 4 мм 2) вместе с силовыми
цепями по общим кабельным мостам. Порог срабатывания по скорости регулируется от 10 до 30%. Выходной
сигнал - контакты реле (до 2 А при напряжении до 250 В). Задержка срабатывания (1…20 сек.) учитывает время
на разгон конвейера. Степень защиты РДКС-01ПП – IP54, диапазон рабочих температур - от -40 до +40 ОС.
Установка первичного преобразователя на одиночную и сдоенную нории.
