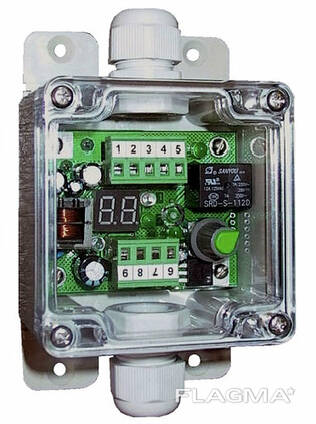

Устройства контроля скорости РДКС-04 и РДКС-04А.

Приборы радарного типа, предназначеные для контроля скорости движения норий и сдвоенных норий
любой производительности с металлическими или пластиковыми ковшами. Устройства могут также
использоваться на других промышленных установках с линейной (угловой) скоростью движения от 0,4 до 4 м/с.
Принцип действия основан на эффекте Допплера.
Состоят из
первичного преобразователя
РДКС-01ПП
и реле скорости
РДКС-04РС или РДКС-04АРС.
Первичный преобразователь
(ПП) соединяется с реле скорости (РС)
двухпроводной неэкранированной
линией связи длиной до 300 метров,
которая может проходить вместе с
силовыми цепями по общим
кабельным мостам. По этой же линии
от РС на ПП поступает напряжение
питания (до 15 В постоянного тока).
Реле скорости РДКС-04РС питается от
сети (~220 В), а РДКС-04АРС – от
пост. или переменного напряжения
24+3 В.
ПП (монтируется снаружи на
короб нории в подготовленные
отверстия) излучает в направлении
механизма радиосигнал, который,
отражаясь обратно, несет в себе
информацию о его скорости. Эта
информация поступает в РС, которое
отключает конвейер при пробуксовке,
проскальзывании или остановке его
движущихся частей.
Реле скорости может устанавливаться как в электрощитовом помещении, так и внутри взрывоопасной
зоны (категория до ВIIа включительно). РС автоматически настраивается на номинальную скорость конвейера.
Порог срабатывания по скорости регулируется от 1 до 30%, на индикаторах РС в процентах отображается
текущее отклонение скорости от номинальной. Выходной сигнал - контакты реле (до 2 А при напряжении до
250 В). Задержка срабатывания (1…20 сек.) учитывает время на разгон механизма. Диапазон рабочих
температур - от -40 до +40 ОС.
Установка первичного преобразователя на одиночную и сдоенную нории.
