Загрузчик сеялок бортовой ЗСБ-30

Загрузчик представляет собой приспособление, устанавливаемое взамен заднего борта кузова автомобилей - самосвалов ГАЗ-53, ГАЗ-3507, ЗИЛ-130, КАМАЗ и их модификаций. В конструкции загрузчика использован гидропривод загрузочного шнекового транспортера. Шнек загрузчика имеет два положения – рабочее и транспортное.
Производительность загрузчика напрямую зависит от состояния гидравлической системы автомобиля , марки гидронасоса (его производительности) и от оборотов двигателя.

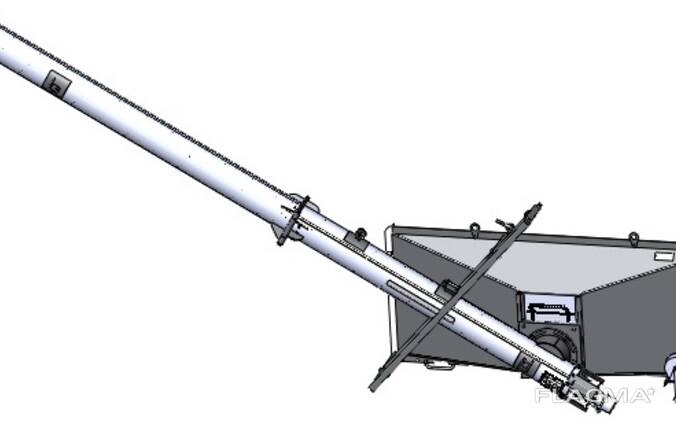

Загрузчик (рисунок 1) предназначен для загрузки посевных агрегатов семенами зерновых, зернобобовых, а также загрузки гранулированными удобрениями посевных агрегатов и машин для внесения минеральных удобрений.

Краткая техническая характеристика

Максимальная высота загрузки, мм-4500*
Масса, кг- 245
Производительность за 1 час основного времени (расчётная), т/час - до 30*
Максимальный угол подъёма кузова автомобиля, не более чем на, град - 30
Транспортная скорость движения, км/час - 50

* В зависимости от модификации автомобиля и производительности гидронасоса.

Устройство и работа загрузчика
Загрузчик сеялок представляет собой устройство в виде сменного заднего борта кузова автомобиля-самосвала и состоит из бункера в сборе 1 (рисунок 1), шнека поворотного 2, шнека откидного 3, рамы 4, фиксатора 5, гидромотора 6, лебёдки 7, хомута 8, заслонки 14.

Принцип работы загрузчика
При подъеме кузова автомобиля-самосвала транспортируемый материал ссыпается по конусу бункера 1 и попадает в приемную часть транспортера поворотного шнека 2. Приводимый во вращение гидромотором 6 шнековый транспортер перемещает материал до выгрузного окна откидного шнека 3, где он ссыпается в направленное место.
Лебёдка 7 предназначена для подъёма шнека на необходимую высоту при загрузке сеялок и перевода его в транспортное и технологическое положения.
Заслонка 14 предназначена для регулирования количества подаваемого в транспортёр материала.
